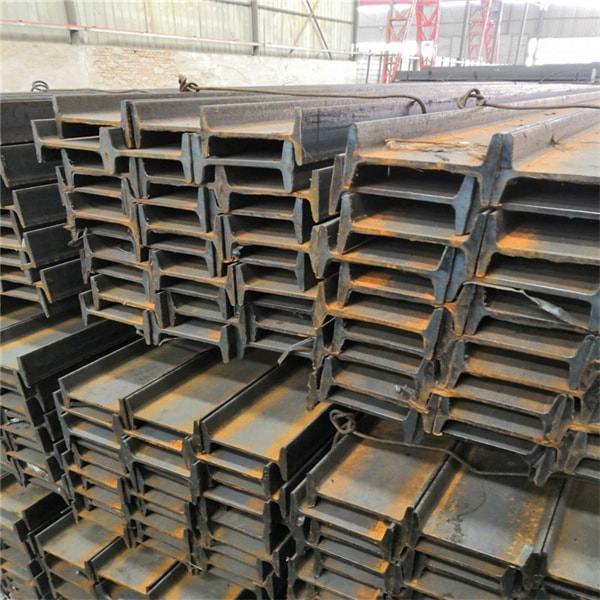

平凡工字钢规格表
W= 0.00785 ×[hd+2t ( b – d ) +0.615 ( R 2 – r 2 ) ]
h= 高
b= 腿长
d= 腰厚
t= 均匀腿厚
R= 内弧半径
r= 端弧半径
求 250 妹妹 × 118妹妹 × 10妹妹 的工字钢每一 m 分量。从金属资料攻略中查出该工字钢 t 为 13 ， R 为 10 ， r 为 5 ，则每一 m 分量 = 0.00785 ×[250 ×10+2 ×13 × ( 118 –10 ) +0.615 × ( 10 2 –5 2 ) ]= 41.91kg
规格 | 高度 | 腿宽 | 腰厚 | 理重 |
10# | 100 | 68 | 4.5 | 11.261 |
12# | 120 | 74 | 5 | 13.987 |
14# | 140 | 80 | 5.5 | 16.89 |
16# | 160 | 88 | 6 | 20.513 |
18# | 180 | 94 | 6.5 | 24.143 |
20#a | 200 | 100 | 7 | 27.929 |
20#b | 200 | 102 | 9 | 31.069 |
22#a | 220 | 110 | 7.5 | 33.07 |
22#b | 220 | 112 | 9.5 | 36.524 |
25#a | 250 | 116 | 8 | 38.105 |
25#b | 250 | 118 | 10 | 42.03 |
28#a | 280 | 122 | 8.5 | 43.492 |
28#b | 280 | 124 | 10.5 | 47.888 |
30#a | 300 | 126 | 9 | 48.084 |
30#b | 300 | 128 | 11 | 52.794 |
32#a | 320 | 130 | 9.5 | 52.717 |
32#b | 320 | 132 | 11.5 | 57.741 |
32#c | 320 | 134 | 13.5 | 62.765 |
36#a | 360 | 136 | 10 | 60.037 |
36#b | 360 | 138 | 12 | 65.689 |
36#c | 360 | 140 | 14 | 71.341 |
40#a | 400 | 142 | 10.5 | 67.598 |
40#b | 400 | 144 | 12.5 | 73.878 |
40#c | 400 | 146 | 14.5 | 80.158 |
45#a | 450 | 150 | 11.5 | 80.42 |
45#b | 450 | 152 | 13.5 | 87.485 |
45#c | 450 | 154 | 15.5 | 94.55 |
56#a | 560 | 166 | 12.5 | 106.316 |
56#b | 560 | 168 | 14.5 | 115.108 |
56#c | 560 | 170 | 16.5 | 123.9 |
63#a | 630 | 176 | 13 | 121.407 |
63#b | 630 | 178 | 15 | 131.298 |
63#c | 630 | 180 | 17 | 141.189 |
